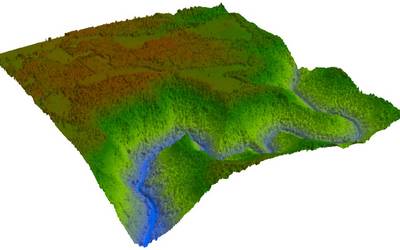

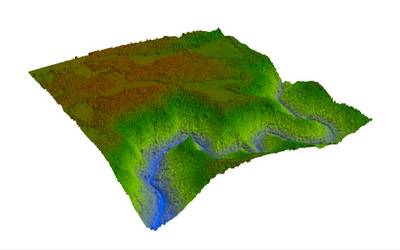

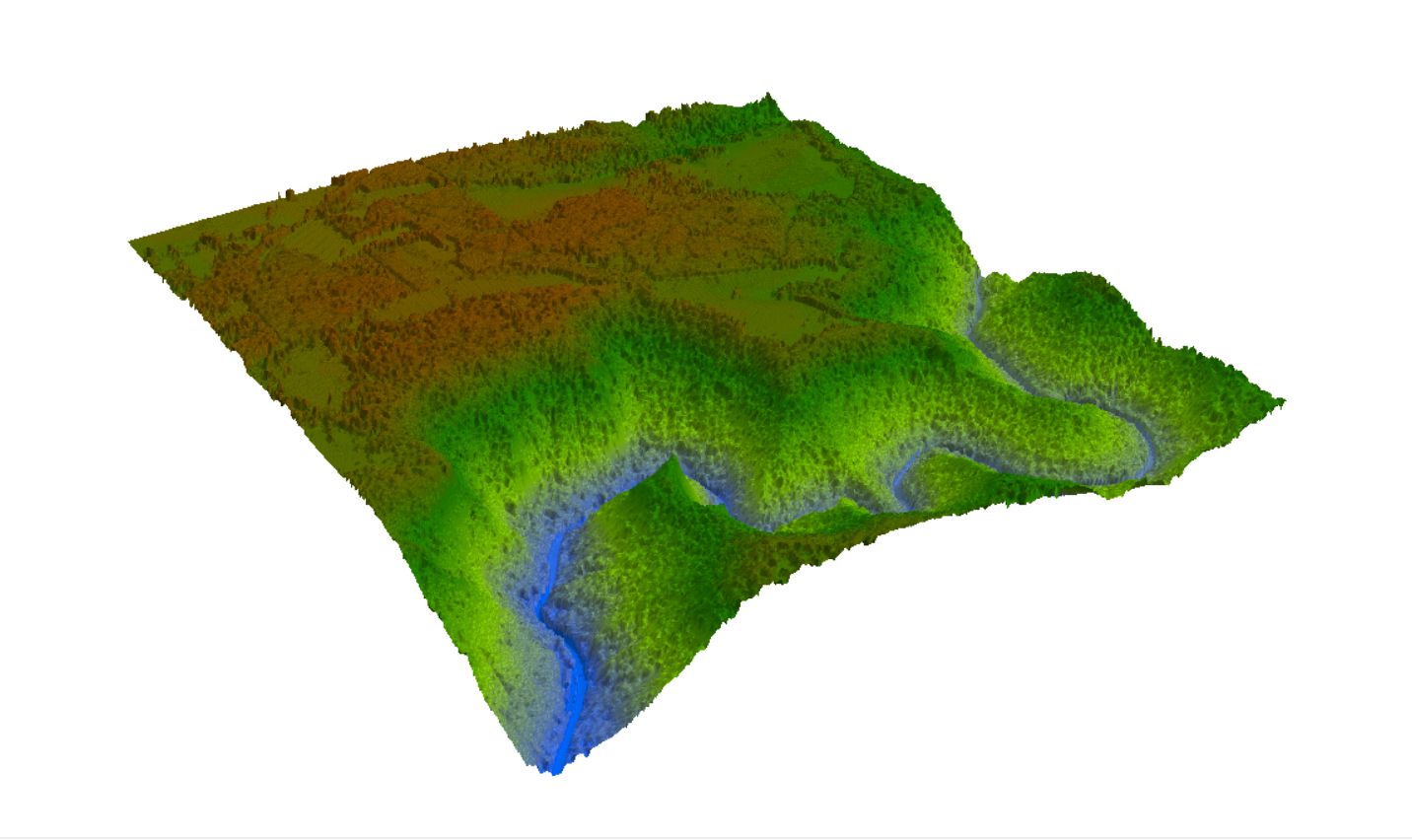

Digitales Oberflächenmodell (DOM1) © LVermGeo

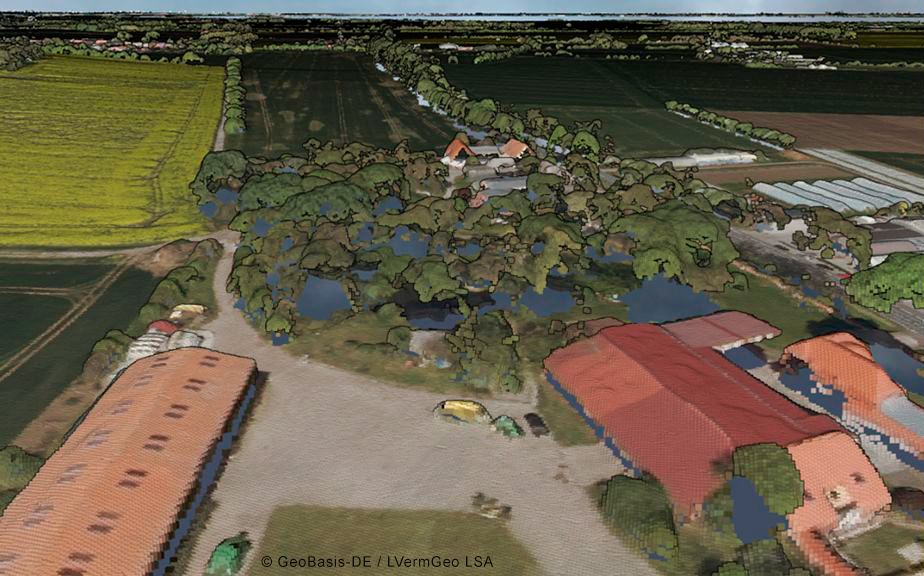

bDOM © GeoBasis-DE / LVermGeo ST

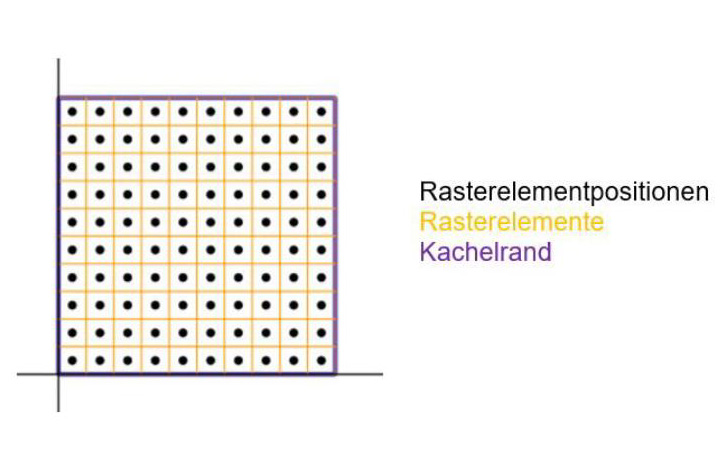

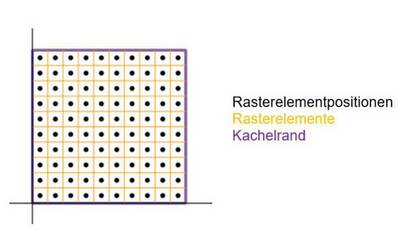

Schema der Anordnung von Rasterelemente © AdV Produkt- und Qualitätsstandard
Digitales Oberflächenmodell
Digitale Oberflächenmodelle (DOM) sind digitale, numerische auf ein regelmäßiges Raster reduzierte Modelle der Höhe und Formen der Erdoberfläche und der darauf befindlichen natürlichen (z. B. Vegetation) und künstlichen (z. B. Gebäude, Bauwerke, Fahrzeuge) Objekte. Es bildet die Situation zum Zeitpunkt der Erfassung der Basisdaten ab. Die Ableitung der DOM-Daten kann dabei aus verschiedenen Basisdaten/Datenquellen (bDOM oder 3D-Messdaten) erfolgen. In Abhängigkeit von diesen Ausgangsdaten besitzen die DOM verschiedene Eigenschaften.
Digitales Oberflächenmodell (abgeleitet aus bDOM)
Die Grundlage für das DOM auf bDOM-Basis bilden orientierte Luftbilder (OLB), aus denen per Bildkorrelation 3D-Punktwolken in regelmäßigen Rasterweiten (20 cm) abgeleitet werden. Daher ist der Produktstandard für bDOM zu beachten. Durch den 2-jährigen Zyklus des Bildfluges weist das DOM (aus bDOM abgeleitet) nicht nur eine sehr hohe Aktualität auf, sondern liegt auch flächendeckend einheitlich für das Landesgebiet vor.
Genauigkeit:
Für Sachsen-Anhalt liegt das DOM mit einer standardmäßigen Rasterweite von 1 m (DOM1) vor. Die angegebene Genauigkeit bezieht sich dabei auf die Mitte des Rasterelementes.
| DOM-Produkt (abgeleitet aus bDOM) | DOM1 |
|---|---|
| Rasterweite (in m) | 1 |
| Genauigkeit Höhe (in m) | +/- 0,5 |
Ausgabeformat:
- GEOTIFF, 32 bit, Float, Komprimierung LZW, Hintergrund-/NoData-Wert -9999
Geodätischer Raumbezug:
- Lage: ETRS89, UTM-Koordinaten Zone 32 (ETRS89/UTM32)
- Höhe: Deutsches Haupthöhennetz 2016 (DHHN2016), Normalhöhennull (NHN), Amsterdamer Pegel
bildbasiertes Digitales Oberflächenmodell
Das bildbasierte DOM (bDOM) bildet die Erdoberfläche und die darauf befindlichen Objekte zum Zeitpunkt der Aufnahme der Luftbilder ab.
Bildbasierte DOM sind regelmäßig strukturierte Punktwolken, die mittels Korrelation orientierter Luftbilder (OLB) aus dem geotopographischen Bildflug generiert werden. Dieses Verfahren bietet die Möglichkeit, Koordinatenpaare pixelweise zuzuordnen und mit Attributen wie z. B. den Farbwerten der Luftbilder (RGBI) zu versehen. Ein weiteres Attribut beschreibt, ob der Höhenwert eines Rasterelementes aus der Bildkorrelation berechnet oder interpoliert wurde und damit ein synthetisch erzeugter Punkt ist. Voraussetzung für die Bereitstellung dieser Informationstiefe ist die Datenspeicherung im Format LAS.
Bildbasierte DOM sind regelmäßig strukturierte Punktwolken, die mittels Korrelation orientierter Luftbilder (OLB) aus dem geotopographischen Bildflug generiert werden. Dieses Verfahren bietet die Möglichkeit, Koordinatenpaare pixelweise zuzuordnen und mit Attributen wie z. B. den Farbwerten der Luftbilder (RGBI) zu versehen. Ein weiteres Attribut beschreibt, ob der Höhenwert eines Rasterelementes aus der Bildkorrelation berechnet oder interpoliert wurde und damit ein synthetisch erzeugter Punkt ist. Voraussetzung für die Bereitstellung dieser Informationstiefe ist die Datenspeicherung im Format LAS.
Das bDOM wird mit einem Aktualisierungszyklus von zwei Jahren (jährlich für ca. 50 Prozent der Landesfläche) zur Verfügung gestellt.
Genauigkeit:
| bDOM20 | |
|---|---|
| Rasterweite (in cm) | 20 |
| Genauigkeit Höhe (in cm) | 60* |
| *Beim Bewuchs können abhängig vom Befliegungszeitpunkt und der Art des Bewuchses auch zusätzliche Abweichungen auftreten. | |
Ausgabeformat:
- LAZ bzw. LAS in Version 1.4 PDRF 8 (Point Data Record Format)
abweichend vom aktuellen Produktstandard bDOM der AdV in der Version 1.1
Geodätischer Raumbezug:
- Lage: ETRS89, UTM-Koordinaten Zone 32 (ETRS89/UTM32)
- Höhe: Deutsches Haupthöhennetz 2016 (DHHN2016), Normalhöhennull (NHN),Amsterdamer Pegel
Detaillierte technische Beschreibungen der Dateninhalte und des LAS/LAZ-Formates können dem Produktstandard entnommen werden.
GeoWebDienste
Das DOM1 wird als WCS-Dienst angeboten.
Benutzung von DOM und bDOM
Die landesweite Bereitstellung des Digitalen Oberflächenmodells mit der Rasterweite 1 m sowie des bildbasierten Digitalen Oberflächenmodells mit der Rasterweite 20 cm erfolgt online zum kostenfreien selbstständigen Download.
Auskünfte und Auszüge werden durch das Landesamt für Vermessung und Geoinformation Sachsen-Anhalt erteilt bzw. kostenpflichtig bereitgestellt. Sie werden auf Antrag abgegeben, wenn öffentliche Belange dem nicht entgegenstehen.
Der formlose Antrag für die Datenbereitstellung des DOM oder des bDOM muss die folgenden Angaben enthalten:
- Umgrenzung des abzugebenden Gebietes durch umschreibendes Rechteck oder Polygon oder Angabe einer Verwaltungseinheit
- Dateigröße, die maximal verarbeitet werden kann
- Rasterweite
Für offline bereitgestellte Daten werden Grenz- oder Verfahrenskosten erhoben. Die Mindestgebühr pro Antrag beträgt 50,00 €.
Die Daten der Landesvermessung, des Liegenschaftskatasters, des Geobasisinformationssystems und der Grundstückswertermittlung des LVermGeo unterliegen den Nutzungsbedingungen des LVermGeo.
