Digitales Geländemodell

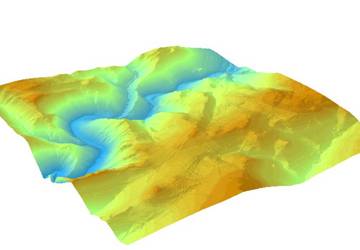

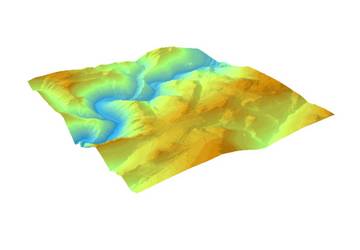

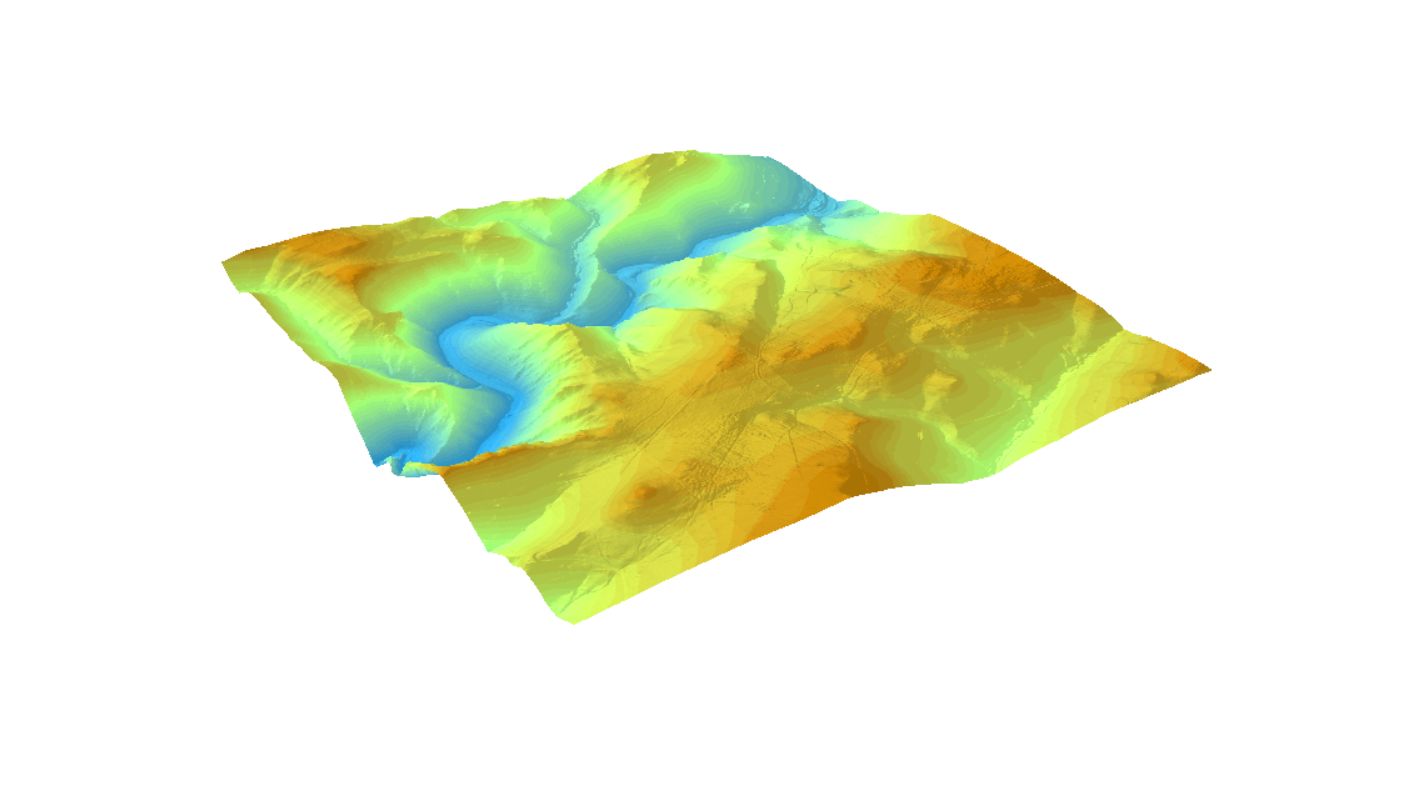

Digitale Geländemodelle (DGM) sind digitale, numerische, auf ein regelmäßiges Raster reduzierte Modelle der Geländehöhen und –formen der Erdoberfläche. Sie beinhalten keine Informationen über Bauwerke (z. B. Gebäude, Brücken etc.) oder Vegetation. Das DGM bildet zusammen mit dem Basis-DLM (Basis-Digitalem Landschaftsmodell) den Nachweis der Geotopographischen Landesaufnahme.

Die Grundlage für das DGM bilden unregelmäßig verteilte 3D-Punktwolken (3D-Messdaten), die mittels Airborne Laserscanning (ALS) erfasst werden. Durch Interpolation dieser Punktwolken werden regelmäßige Raster abgeleitet. Zur Berechnung des DGM werden, im Gegensatz zum DOM (Digitalen Oberflächenmodell), lediglich die klassifizierten Bodenpunkte herangezogen.

Zur Sicherstellung der Grundaktualität des DGM werden turnusmäßige Laserscan-Befliegungen durchgeführt. Dabei wird zukünftig ein Befliegungsturnus von sechs Jahren angestrebt. Für die Sicherstellung der inhaltlichen Spitzenaktualität (Verkehrsprojekte, Hochwasserschutz, Tagebau) wird das DGM auf Basis von Luftbildern in einem dreijährigen Zyklus photogrammetrisch überarbeitet.

Genauigkeit:

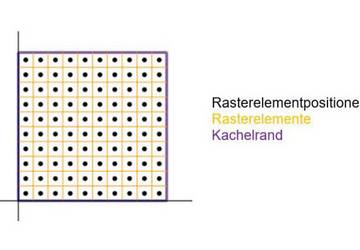

Für Sachsen-Anhalt liegt ein hochauflösendes DGM mit einer standardmäßigen Rasterweite von 1 m (DGM1) vor, aus dem weitere DGM-Produkte mit höheren Rasterweiten abgeleitet werden können. Die angegebene Genauigkeit bezieht sich dabei auf die Mitte des Rasterelementes.

Ausgabeformate (offline):

• GEOTIFF, 32 bit, Float, Komprimierung LZW, Hintergrund-/NoData-Wert -9999
• optional xyz-Daten (ASCII)

Geodätischer Raumbezug:

• Lage: ETRS89, UTM-Koordinaten Zone 32 (ETRS89/UTM32)
• Höhe: Deutsches Haupthöhennetz 2016 (DHHN2016), Normalhöhennull (NHN), Amsterdamer Pegel

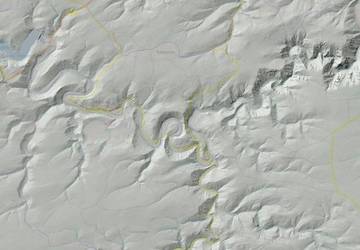

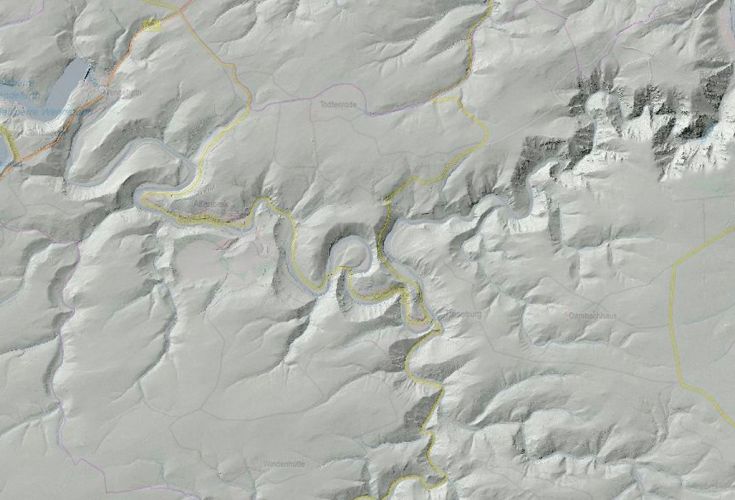

DGM5-Reliefschummerung

Die DGM5-Reliefschummerung wird aus dem DGM1 abgeleitet. In der Auflösung der DGM5-Reliefschummerung entspricht ein Pixel im Bild 25 m² auf der Erdoberfläche. Die (Grau-)Wertzuweisung für jeden Gitterpunkt erfolgt in Abhängigkeit von der Höhendifferenz benachbarter Gitterpunkte und durch Beleuchtung mit einer imaginären Lichtquelle aus Nordwesten. Durch die Flächentönung wird ein räumlicher Eindruck der relativen Höhenunterschiede des Geländes erzeugt. Das Schummerungsbild liefert keine Information über die absolute Höhe.

Die DGM-Reliefschummerung ist für die Zusammenführung von weiteren Geobasis- oder Geofachdaten sowie für die Überlagerung mit Digitalen Topographischen Karten oder Digitalen Orthophotos zur Erzeugung eines dreidimensionalen Geländeeindrucks geeignet.

Pixelgröße:

5 m

Ausgabeformate (offline):

• TIFF
• JPEG, PNG

Georeferenzierung:

TIFF-World-File (TFW)

Geodätischer Raumbezug:

• Lage: ETRS89, UTM-Koordinaten Zone 32 (ETRS89/UTM32)
• Höhe: Deutsches Haupthöhennetz 2016 (DHHN2016), Amsterdamer Pegel

GeoWebDienste

Das DGM1 und die DGM5-Reliefschummmerung werden als WMS angeboten. Die DGM5-Reliefschummerung wird aus dem DGM1 abgeleitet. In der Auflösung der DGM5-Reliefschummerung entspricht ein Pixel im Bild 25 m² auf der Erdoberfläche. Das DGM1 wird auch als WCS angeboten.

Benutzung

Die landesweite Bereitstellung der Digitalen Geländemodelle mit der Rasterweite 2 m und
5 m sowie der DGM5-Reliefschummerung erfolgt online zum kostenfreien selbstständigen Download.

Auskünfte und Auszüge werden durch das Landesamt für Vermessung und Geoinformation Sachsen-Anhalt erteilt bzw. bereitgestellt. Sie werden auf Antrag abgegeben, wenn öffentliche Belange dem nicht entgegenstehen.

Der formlose Antrag für die Datenbereitstellung des DGM muss die folgenden Angaben enthalten:

• Umgrenzung des abzugebenden Gebietes durch umschreibendes Rechteck oder Polygon oder Angabe einer Verwaltungseinheit
• Dateigröße, die maximal verarbeitet werden kann
• Rasterweite oder Äquidistanz für Höhenlinien
• Ausgabeformat.

Die Daten der Landesvermessung, des Liegenschaftskatasters, des Geobasisinformationssystems und der Grundstückswertermittlung des LVermGeo unterliegen den untenstehenden Nutzungsbedingungen des LVermGeo.
